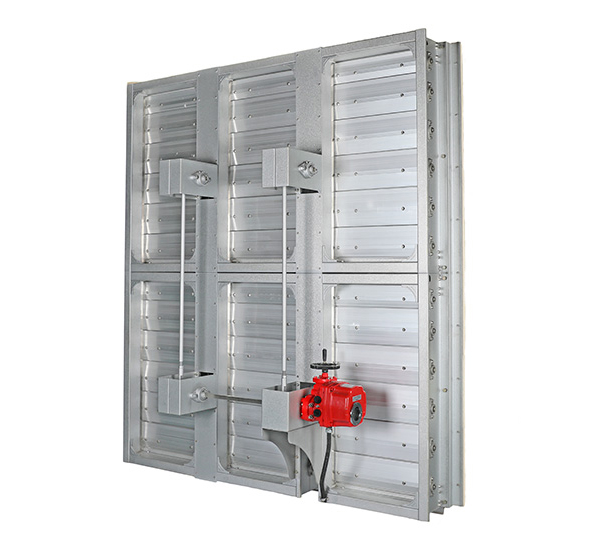

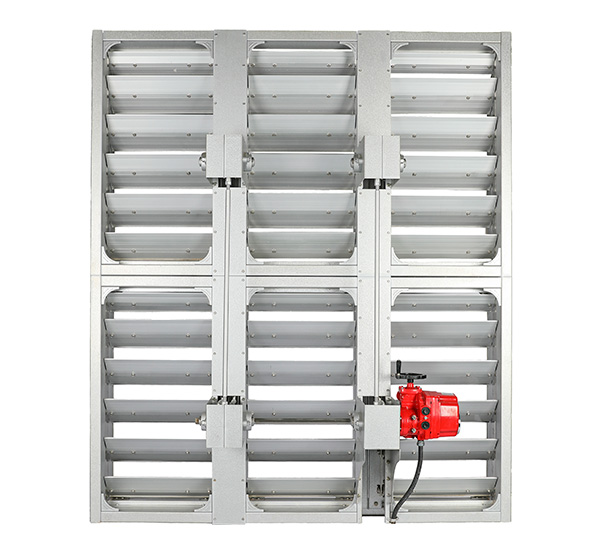

터널 댐퍼 HKST-FTD/BTD Tunnel Damper : HKST-FTD/BTD

  • 용도 : Air Volume 조절 및 Shut-Off시 누설 방지용, 지하철, 터널, 발전소 등 중구조 설치용
  • 우수한 내구성, 내식성, 내열성, 열반사성
    • Galvalume 및 STS를 사용하며 요구에 따라 다양한 도장 및 Coating이 가능합니다.
  • 우수한 구조
    • 조립과 정비가 용이한 무 용접 조립 구조입니다.
    • Frame 조립시 일체형 고정구를 체결함으로써 비틀림을 방지합니다.
    • 추가 보강대가 불필요하므로 공기 이송 면적이 확보된 우수한 구조입니다.
  • 누설방지
    • Turnbuckle Link를 사용하여 댐퍼 개폐시 섹션간 Blade 구동을 일치시킵니다.
    • 압력이 가해지면 Blade Seal이 더욱 밀착되어 틈새를 줄여 누설을 줄입니다.
  • 저항이 적은 Blade
    • Pressure Drop 및 소음을 줄이기 의한 유선형/다이아몬드형 Airfoil Blade입니다.

사양

구분 구성 특징
Frame Galvalume / GI Channel
Blade AL / Galvalume / GI 이중구조 Airfoil
Jack Shaft STS / Steel 사각 / 육각 Bar
Actuator Shaft STS / Steel 사각 / 육각 Bar
Blade Shaft STS / Steel 원형 / 육각 Bar
Linkage STS / Galvalume / GI
Bearing STS / AL UCFL
Blade Seal EPDM / Silicon / Glass Cloth
Jamb Seal STS 0.25㎜ Thick

Blade 종류
